產品介紹：

凸輪軸動態扭轉試驗機適用于上置式凸輪軸、中置式凸輪軸、下置式凸輪軸、單置凸輪軸、雙上置凸輪軸等各種凸輪軸模擬路況的環境中測試扭矩、扭轉剛度、扭矩破壞、抗扭強度、扭轉系數等力學性能試驗。

功能特點：

1、凸輪軸扭轉試驗機采用“單元化、模塊化、標準化”開發理念，凸輪軸動態試驗臺的關鍵單元、關鍵的配套元件選用國際、國內同類產品的著名品牌產品；

2、設備大大提高了系統的穩定性和可靠性，系統的關鍵單元和元件均采用當今國際先進技術制造。

3、顯示器顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；可以實現試驗數據存儲、考取、打印試驗報表

技術參數：

機型	ZCNZ100  200  500   1000   2000  5000
比較大試驗扭矩	100Nm   200Nm  500Nm  1000Nm   2000Nm   5000Nm
試驗行程	300mm     500mm
試驗機級別	0.5級
扭矩測量范圍	滿量程的1%-100%
扭矩比較小讀數值	0.01Nm  0.1Nm
角度分辨率	0.01°
比較大扭轉角度	0-無限大
試驗機轉速	0.1°-720°/min
試驗轉速轉角示值相對誤差	＜±0.5%
轉角示值重復性誤差	＜0.5%
試驗力示值相對誤差	＜±0.5%
試驗力示值重復性誤差	＜0.5%
適用工具	凸輪軸、進氣式凸輪軸、排氣式凸輪軸、裝配式凸輪軸、機械式凸輪軸等

試驗方法：

1.試驗項目：動態扭矩

2.加載動態載荷M2，正弦波加載，循環次數N次，一般800萬次。檢查凸輪片相對于軸管，是否發生相對轉動；若發生則不合格。

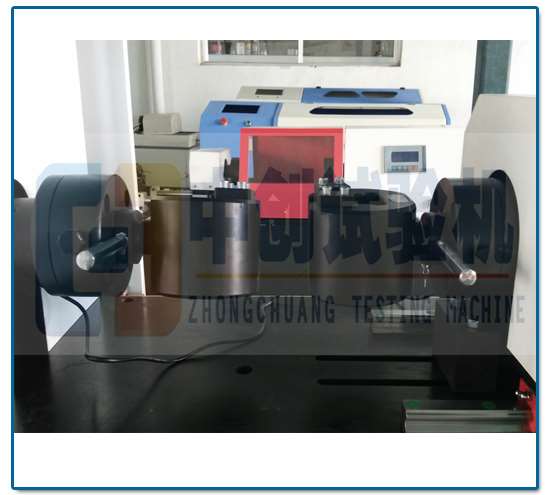

凸輪軸動態扭轉試驗機試驗夾持輔具

                         （夾持空間及輔具）

3.將疲勞試驗后凸輪軸加載周向扭矩至M1,檢查凸輪片相對于軸管，是否發生相對轉動；若發生則不合格。
