產品介紹：

撓性聯軸器靜扭試驗臺對大功率發動機撓性聯軸器進行抗扭強度、扭矩、靜扭、扭轉剛度、扭矩屈服、扭轉變形、扭斷強度等力學性能的測試。

測量系統特點：

撓性聯軸器扭轉試驗機試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。

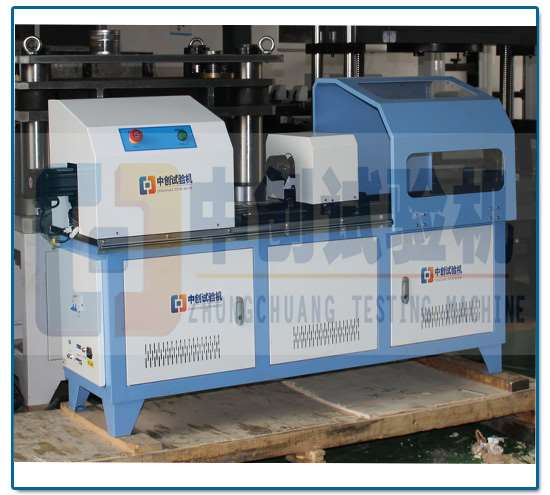

聯軸器扭轉試驗機主機示意圖

技術參數：

扭矩量程	0～200Nm
扭矩測量范圍	2Nm-200Nm；
扭矩比較小讀數值	0.01Nm
試驗扭矩分辨率	1/200000
扭矩示值相對誤差	≤±1.0% （正轉和反轉兩個方向）
扭矩重復性相對誤差	≤1.0%（正轉和反轉兩個方向）
轉角測量范圍	0-10000°
轉角示值相對誤差	≤±1% （正轉和反轉兩個方向）
扭角(小角度測量)顯示比較小分辨率	0.0001°
轉角比較小讀數值	0.01°
試驗轉速	0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速
扭轉速度示值相對誤差	≤±1% （正轉和反轉兩個方向）
扭轉速度示值重復性誤差	≤1.0%
加力盤、扭矩盤間距離	0～200mm（可議）
兩夾頭的同軸度	≤Φ0.3mm
試樣夾持直徑	標準試樣（圓試樣Φ10，標距50mm,100mm）
電源	AC 220V±10％，50Hz
試樣夾持方式	按用戶試樣提供夾具一套
主機凈尺寸	950350370mm
主機重量	150
