天天干干天天-奇米成人网-成人一区二区在线-久草最新网址-国产我不卡-亚洲免费黄色网址-精品无码久久久久久尤物-xxxx性视频-色哟哟中文字幕-日韩av手机在线免费观看-中文日产码2023天美-欧美激情久久久久久久-久草中文在线视频-欧美顶级少妇做爰hd-无码av天堂一区二区三区-色屁屁网站-欧洲成人午夜精品无码区久久

范圍

    本標準規(guī)定了具有環(huán)形橫截面的熱塑性塑料管材環(huán)剛度的測定方法。

規(guī)范性引用文件

    下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有

的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協(xié)議的各方研究

是否可使用這些文件的比較新版本。凡是不注日期的引用文件，其比較新版本適用于本標準。

    GB/T 2918-1998塑料試樣狀態(tài)調節(jié)和試驗的標準環(huán)境(idt ISO 291;1997)

原理：

    用管材在恒速變形時所測得的力值和變形值確定環(huán)剛度。將管材試樣水平放置，按管材的直徑確

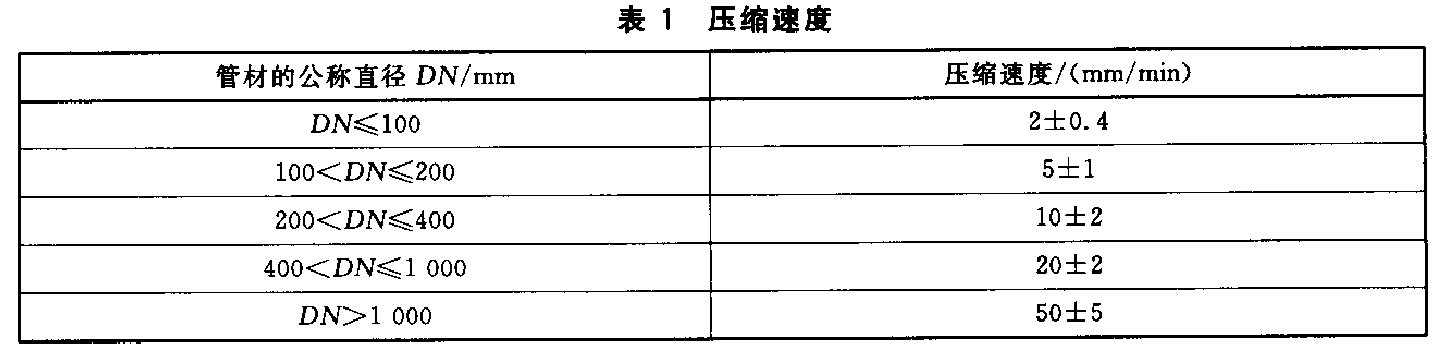

定平板的壓縮速度，用兩個互相平行的平板垂直方向對試樣施加壓力。在變形時產生反作用力，用管試

樣截面直徑方向變形量為0.03d時的力值計算環(huán)剛度。

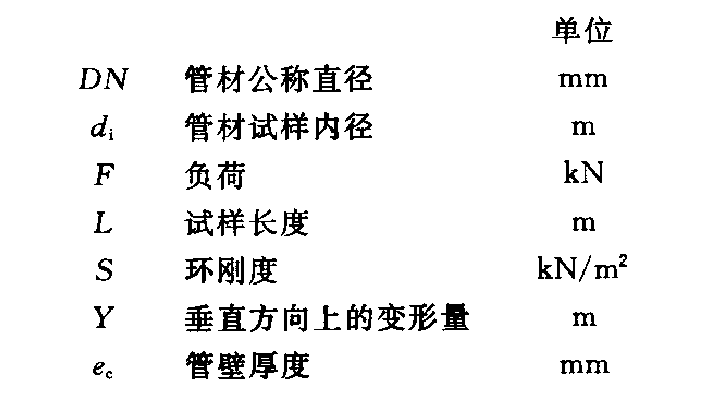

常用符合：



熱塑性塑料管材環(huán)剛度試驗機選擇方法：

熱塑性管材壓縮試驗機應能施加規(guī)定的壓縮速率。儀器能夠通過兩個相互平行的壓板對試樣施加足夠的力和產生規(guī)定的變形。熱塑性管材壓縮試驗機的測量系統(tǒng)能夠測量試樣在直徑方向上產生1%-4%變形時所需要的力，精確到力值的2%以內。



壓板：

    兩塊平整、光滑、潔凈的鋼板，在試驗中不應產生影響試驗結果的變形。

每塊壓板的長度至少應等于試樣的長度。在承受負荷時，壓板的寬度應至少比所接觸試樣比較大表面寬25 mm

量具

    能夠測量:

    —試樣的長度(精確到1 mm)

    —試樣的內徑(精確到內徑的0.5%;

    —在負載方向上試樣的內徑變化，精度為0.1 mm，或變形的1%，取較大值;

制樣方法

標記和樣品的數量

    切取足夠長的管材，在管材的外表面，以任一點為基準，每隔i2o0沿管材長度方向劃線并分別做好標記。將管材按規(guī)定長度切割為a,b,c三個試樣，試樣截面垂直于管材的軸線。

    注:如果管材存在比較小壁厚線，則以此為基準線

試樣的長度

    試樣的平均長度應滿足以下要求:

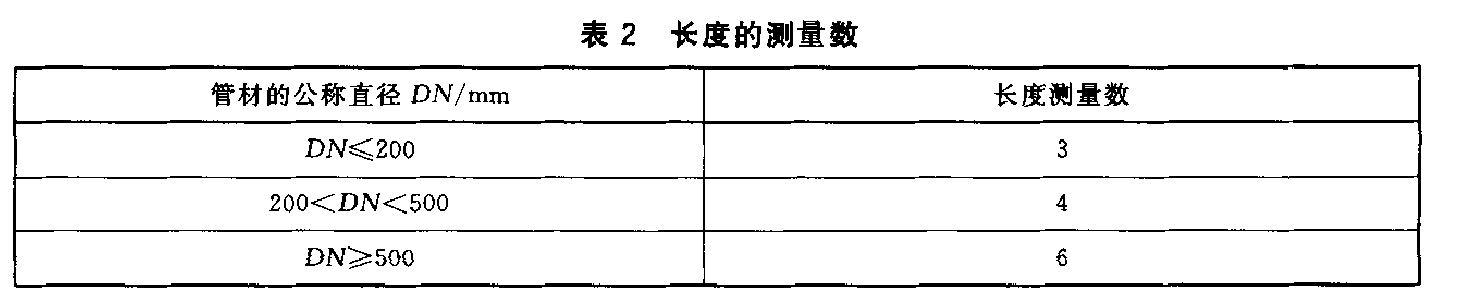

1、每個試樣按表2的規(guī)定沿圓周方向等分測量3^}6個長度值，計算其算術平均值為試樣長度，精確到1 mm。



    對于每個試樣，在所有的測量值中，比較小值不應小于比較大值的0.9倍。

2、公稱直徑小于或等于1 500 mm的管材，每個試樣的平均長度應在300 mm土10 mm

3、公稱直徑大于1 500 mm的管材，每個試樣的平均長度不小于0. 2 DN(單位為mm)

4、有垂直肋、波紋或其他規(guī)則結構的結構壁管，切割試樣時，在滿足a,b或c的長度要求的同時，應使其所含的肋、波紋或其他結構比較少。

    切割點應在肋與肋，波紋與波紋或其他結構的中點。

5、對于螺旋管材，切割試樣，應在滿足a.6或c的長度要求的同時，使其所含螺旋數比較少。

    帶有加強肋的螺旋管和波紋管，每個試樣的長度，在滿足a,6或c的要求下，應包含所有數量的加

強肋，肋數不少于3個。

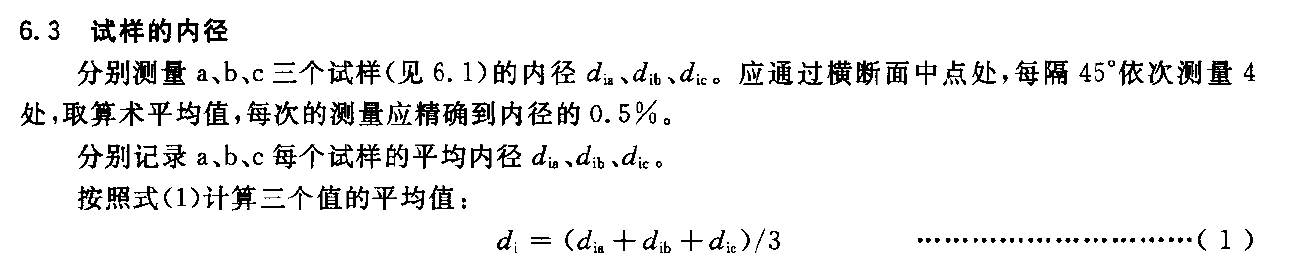

 取樣：

試驗應在產品生產出至少24 h后才可以進行取樣。

對于型式檢驗或在有爭議的情況下，試驗應在生產出21天士2天進行。

試驗規(guī)程：

1、除非在其他標準中有特殊規(guī)定，測試應在23℃士2℃條件下進行;

    注1:試驗溫度有可能對環(huán)剛度有一定的影響。

2、如果能確定試樣在某位置的環(huán)剛度比較小，把試樣a的該位置和壓力機上板相接觸，或把第一個試樣放置時，把另兩個試樣6,c的放置位置依次相對于第一個試樣轉1200和2400放置。

3、對于每一個試樣，放置好變形測量儀并檢查試樣的角度位置。

    放置試樣時，使其長軸平行于壓板，然后放置于試驗機的中央位置。

使上壓板和試樣恰好接觸且能夾持住試樣，根據規(guī)定以恒定的速度壓縮試樣直到至少達到0. 03 d;的變形，按照4規(guī)定正確記錄力值和變形量。

      注2:當需要確定環(huán)柔度時，繼續(xù)壓縮直至達到環(huán)柔度所需的變形

4、通常，變形量是通過測量一個壓板的位置得到，但如果在試驗的過程中，管壁厚度e的變化超過10%，則應通過直接測量試樣內徑的變化來得到。
